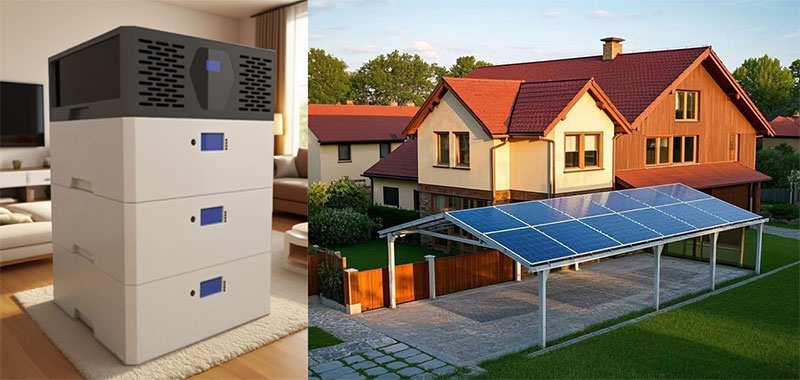

5-15KWH储逆一体机+6.2KW光伏单元
YFD-BGCH-15
| 产品型号 YFD-BGCH-15 | |||
| 电池额定储能容量 | 14336WH | 充电截止电压 | 58.4±1VDC |
| 系统额定电压 | 51.2V | 持续放电电流 | 100A |
| 额定容量 | 280AH | 持续放电电流上限 | 100A |
| 电池类型 | 磷酸铁锂电池(LFP) | 放电截止电压 | 43.2V |
| 电池组串并联方式 | 1P*16S | 充电温度 | 0℃ T0 45℃ |
| 过充 | 58.4V | 放电温度 | -20℃ TO 60℃ |
| 浮充 | 57.6V | 存储温度 | 0℃ T0 40℃ |
| 过放 | 44.8V | 防护等级 | 1P54 |
| 持续充放电电流上限 | 100A | 隔离方式 | 不隔离(可选配变压器)<100w(不含变压器)<> |
| 内阻 | ≤0.25mΩ | 外壳材质 | 钣金喷塑 |
| 月自放电 | <3%<> | 尺寸(W*D*H) | 约800MM*500MM*260MM |
| 直流正常充电电压 | 58.4±1VDC | 重量(约) | 105KG |
| 产品型号YFD-NB-6.2 | ||||||||
| 输入 | 输入制式 | L+N+PE | 并网运行 | 输出电压 | 220/230/240VAC | 显示 | LCD | 可显示运行模式/负载/输入/输出等 |
| 额定输入电压 | 220/230/240VAC | 馈入电网电压范围 | 195-253VA | 接口 | RS232 | 5PIN/PITCH2.54MM | ||
| 电压范围 | 90-280VAC±3V(正常模式) | 馈入电网频率范围 | 49-51±1HZ/59-61±1HZ | 波特率BAUD RATE 2400 | ||||
| 频率范围 | 50/60HZ(自适应) | 标称输出电流 | 26.9A | 扩展插槽通讯接口 | 2X5PIN/PITCH2.54MM, | |||
| 输出 | 输出额定功率 | 6200W | 功率因数范围 | >0.99 | 锂电池BMS通信卡、WIFI卡、干接电卡 | |||
| 输出电压 | 220/230/240VAC±5% | 持续转换效率上限(DC/AC) | 98% | 并机接口 | 并机(网)功能 | |||
| 输出频率 | 50/60HZ±0.1% | 充电器 | PV充电方式 | MPPT | 环境参数 | 运行环境温度 | -10℃-50℃ | |
| 波形 | 纯正弦波 | PV持续输入功率上限 | 6200W | 储存温度 | -15℃-60℃ | |||
| 切换时间(可设) | 计算机设备、家用电器 | 追踪范围 | 120-500VDC | 海拔高度 | 海拔高度不应过上限1000M | |||
| 峰值功率 | 12400VA | VMP工作范围 | 300-400VDC | 1000M以上降额，上限高4000M | ||||
| 过载能力 | 电池模式： 21S@105%-150% 11S@150%-200% 400MS@>200% | 持续PV输入电压上限 | 500VDC | 参考IEC62040 | ||||
| 持续PV输入电流上限 | 18A | 运行环境湿度 | 20%-95%无凝露 | |||||
| 持续PV充电电流上限 | 100A | 噪音 | ≤50DB | |||||
| 电池 | 额定电压 | 48VDC | 持续市电充电电流上限 | 80A | 物理参数 | 深*宽*高 | 495*312*146MM | |
| 恒压充电电压(可设) | 56.4VDC | 持续充电电流上限 | 120A | 重量(左右) | 10KG | |||
| 浮充充电电压(可设) | 54VDC | 负载上限 | ≤逆变器额定功率的90% | |||||
5-15kwh6.2kw储逆一体机+6.2千瓦光伏单元
| 产品型号 | 11W光伏组件 | 数量 | 8片 |
| 光伏板类型 | 单晶N型 | 重量 | 32.0±0.5KG |
| 产品尺寸 | 2382*1134*30 | 开路电压V | 48.43 |
| 玻璃 | 双玻钢化 | 短路电流A | 15.8 |
| 上限功率（Wp） | 610w | 工作电压V | 40.29 |
| 工作电流 | 12.53 | 效率% | 22.6 |
| 檩条 | 48.76米 | 三角连接件 | 6个 | 基础连接件 | 6个 |
| 中压 | 14个 | 边压 | 4个 | 翼母螺丝10*4 | 12套 |
| 翼母螺丝8*4 | 18套 | M810*4螺丝 | 12套 | M8*10*8 | 6套 |
产配套清单
| 序列 | 产品名称 | 数量 |
| 1 | 5kwh磷酸铁锂储能 | 2台 |
| 2 | 6.2kw逆变器 | 1台 |
| 3 | 光伏组件610w p型双玻组件 | 8片 |
| 4 | 支架檩条 | 48.76米 |
| 5 | 三角连接件 | 6个 |
| 6 | 基础连接件 | 6个 |
| 7 | 10*4翼母螺丝 | 12套 |
| 8 | 4*8翼母螺丝 | 18套 |
| 9 | 中压 | 14个 |
| 10 | 边压 | 4个 |
| 11 | 光伏线 | 50-100米 |
| 12 | MC4插头 | 1对 |
产品搭配说明：6.2kw逆变器匹配1*8*610wp组件，发电功率4888w，持续发电功率上限6100w，建议安装角度安装发电效率可达95%以上，每小时可发电6.7kwh。
